3D Lazer Tarama Rölöve ile Mimari Dönüşüm
Modern perakende dünyasında zaman ve doğruluk en kritik iki parametredir. Migros gibi binlerce metrekarelik kapalı alana sahip, karmaşık teknik hacimler ve yoğun müşteri trafiği barındıran zincir mağazalarda, renovasyon süreçleri kusursuz bir mühendislik planlaması gerektirir. Geleneksel mimari rölöve yöntemleriyle (şerit metre veya disto) yapılan çalışmalar çoğu zaman yetersiz kalır. Tavan arasındaki gizli havalandırma hatlarını, kolon kaçıklıklarını veya asimetrik duvar planlarını yakalamak çok zordur. Nitekim bu eksiklikler şantiye aşamasında telafisi zor krizler yaratır ve bütçeyi sarsar.
Data Geomatic olarak, LiDAR donanımlarımız ile saniyede 2 milyondan fazla koordinat verisi toplayarak yapının mevcut fiziksel durumunu (as-is) ofisimize taşıyoruz. Bu süreç sadece mimari bir altlık oluşturmakla kalmaz. Aynı zamanda tesisin tüm yaşam döngüsü boyunca (Facility Management) kullanılacak bir dijital ikiz (Digital Twin) altyapısı yaratır. Sonuç olarak perakende devleri, yeni konseptlerini tüm mağazalarına hızla ve hatasız şekilde entegre eder.
3D lazer tarama, yersel lazer tarama, TLS, scan to CAD, nokta bulutu, E57, RCP, DWG, mimari rölöve, scan to BIM, dijital ikiz, perakende rölöve, Migros vaka
Migros Vaka Çalışması: Aktif Operasyonda Veri Toplama
Migros projesinde karşılaştığımız en büyük zorluk, mağaza operasyonunun müşterilere kapatılamaması ve reyon yerleşimlerinin son derece karmaşık olmasıydı. Geleneksel yöntemle 3-5 gün sürecek ve mağaza işleyişini sekteye uğratacak olan saha çalışmasını, ileri teknoloji sistemlerimiz sayesinde sadece tek bir gece vardiyasında (4-8 saat) tamamladık. Nitekim bu muazzam hız, mağazanın ticari kaybını sıfırlamıştır.
Sıfır Duruş (Zero-Downtime)
Mağazanın ticari faaliyetlerini hiçbir şekilde durdurmadık. Müşteri trafiğinin olmadığı gece saatlerinde 3D Lazer Tarama cihazlarımızla çalışarak ciro kaybını tamamen engelledik. Üstelik sessiz ve insan sağlığına zararsız lazer ışınları ile ortamı güvenceye aldık.
Milimetrik Hassasiyet
Reyon aralarındaki dar koridorlar ve tavan arasındaki HVAC (ısıtma-soğutma) sistemleri dahil her detay ±2mm doğruluk payıyla tarandı. Bu sayede yeni yerleşim planları (layout) mevcut kolonlara milimetrik olarak oturtuldu.
3D Lazer Tarama Rölöve: 5 Adımda Dijital İkiz
Data Geomatic uzmanlığı sadece sahadaki veri toplama işlemiyle sınırlı değildir. Ham verinin akıllı BIM nesnelerine dönüştürülmesi projenin asıl katma değeridir. İşte uyguladığımız teknik iş süreçlerimiz:
Stratejik İstasyon Planlaması
Mağaza içindeki reyon araları, depo girişleri ve asma tavan boşlukları dikkatle analiz edilir. Kör nokta (shadow area) kalmayacak şekilde istasyon yerleşimleri yapılır. Bu aşamada harita mühendislerimiz sahada kapalı poligon ağları kurarak taramanın global koordinat sistemine hatasız entegrasyonunu sağlar. Böylece zemin eğimleri kesin olarak tespit edilir.
Veri Birleştirme (Registration) ve Noise Temizliği
Sahadan alınan yüzlerce ham tarama verisi ofisteki güçlü iş istasyonlarında birleştirilir. Migros gibi perakende mağazalarındaki vitrin camları, boy boy aynalar ve parlak metalik yüzeylerden kaynaklanan yansımalar (multipath/noise) özel yazılım algoritmalarıyla temizlenir. Bu sayede tasarımınız için tertemiz bir nokta bulutu elde edilir.
Parametrik Scan to BIM Modelleme (LOD 300)
Temizlenen veri doğrudan Scan to BIM metodolojisi ile Autodesk Revit ortamına aktarılır. Sadece mağazanın duvarları değil; tavan arasındaki havalandırma, yangın sprinkler tesisatı ve kablo tavaları akıllı BIM nesneleri olarak modellenir. Ayrıca yapısal kolonlardaki şakül sapmaları da modele birebir işlenir.
Çakışma Analizi (Clash Detection)
Oluşturulan mevcut durum modeli, yeni mimari konsept tasarımıyla dijital ortamda çakıştırılır. Yeni eklenecek bir havalandırma borusunun mevcut bir kirişe çarpıp çarpmayacağı Navisworks üzerinden önceden test edilir. Nitekim bu adım, şantiyedeki kırıp dökme işlemlerini ve zaman kaybını tamamen engeller.
Kalite Kontrol (QA/QC) ve Teknik Teslimat

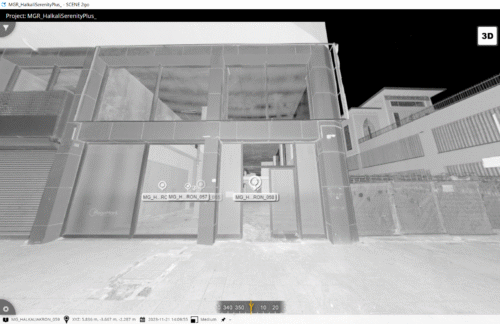

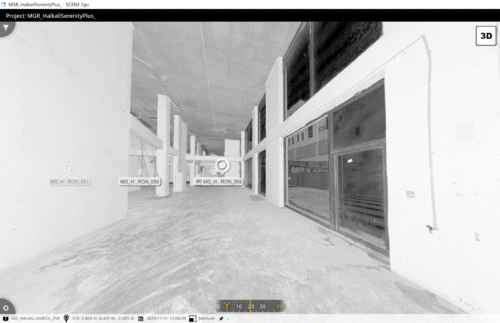

Üretilen 3D Revit modeli, referans nokta bulutuyla (Heat Map) üst üste çakıştırılarak milimetrik sapma analizleri yapılır. Sonuç olarak müşteriye ham RCP nokta bulutu, 2D AutoCAD paftaları ve akıllı .RVT dosyaları eşzamanlı olarak teslim edilir. Bu veriler tüm paydaşlar için tartışmasız bir referans kaynağıdır.

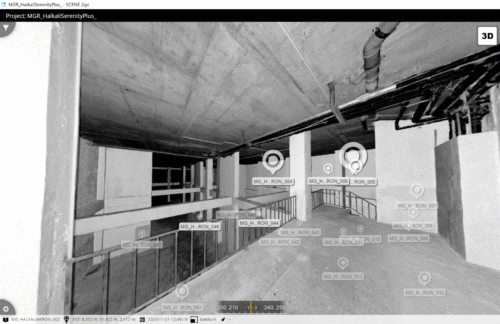

FARO Focus 150 ile mağaza içinde TLS taraması ve hedefli registration hazırlığı
Mühendislik Karşılaştırması: Geleneksel Yöntemler vs. Lazer Tarama
Aşağıdaki mühendislik tablosu, perakende mağazacılık ve büyük ölçekli ticari alanlarda LiDAR teknolojisinin neden vazgeçilmez bir standart haline geldiğini net bir şekilde ortaya koymaktadır.
| Analiz Kriteri | Geleneksel Şerit Metre / Disto | 3D Lazer Tarama Teknolojisi |
|---|---|---|
| Saha Operasyon Hızı | Günler sürer (Mağaza kapanabilir) | Tek bir gecede (4-8 saat) tamamlanır |
| Hassasiyet Toleransı | ± 2-5 cm (İnsan hatasına çok açık) | ± 1-2 mm (Lazer kesinliği) |
| Tesisat (MEP) Tespiti | Çoğunlukla tahmini ve eksik ölçüm | Boru çapına kadar eksiksiz 3D tespit |
| Şantiye Çakışma Riski | Çok yüksek (Sürpriz maliyetler doğar) | Sıfıra yakın (Bilgisayarda test edilir) |
| Dijital İkiz Uyumu | Yok (Sadece kâğıt üzeri 2D planlar) | Tam uyumlu (VR ve Tesis Yönetimi) |
Tesis Yönetimi ve Phygital Perakende Vizyonu
Geleceğin mağazacılık konseptleri, fiziksel ve dijital dünyayı birleştiren “Phygital” deneyim üzerine kuruludur. Ürettiğimiz veriler, yalnızca mimarlar için değil, aynı zamanda perakende operasyon yöneticileri için de kritik bir altyapıdır. Nitekim standardizasyonun sağlanması, bakım-onarım maliyetlerini yıllık bazda %30 düşürür.
Sanal Mağaza Tasarımı (VR)
Ürettiğimiz BIM modelleri üzerinden mağazanın sanal turu gerçekleştirilebilir. Yeni reyon yerleşimleri ve müşteri rotaları fiziksel bir taşıma yapmadan önce VR ortamında güvenle test edilir. Bu durum ciddi zaman kazandırır.
Endüstriyel Teknik Hacimler
AVM ve büyük mağazaların arkasındaki soğutma kuleleri ve kazan daireleri, Endüstriyel Ölçmeler birimimizce taranarak tesisin mekanik kapasite artırımı hatasız sağlanır.
Dış Cephe ve Çatı Analizleri
Mağazanın bulunduğu devasa kapalı alanların dış cepheleri ve güneş paneli planlanacak çatıları İHA Fotogrametri uçuşlarıyla bütünleşik olarak belgelenir ve size raporlanır.
Mağaza ve Ticari Alan Taramaları Hakkında Teknik SSS
1. Mağaza lazer tarama rölövesi tam olarak ne kadar sürer?
Süre, mağazanın metrekaresine ve tesisat yoğunluğuna bağlıdır. Ortalama 500-1000 m² arası bir süpermarketin saha taraması tek bir gece vardiyasında (4-8 saat) tamamlanır. Nitekim verinin işlenip LOD 300 detayında bir 3D BIM modeline dönüştürülmesi projenin karmaşıklığına göre 1 ila 2 hafta sürmektedir.
2. Tarama sırasında müşterilerin veya personelin içeride olması sorun yaratır mı?
Fiziksel olarak hiçbir sorun yaratmaz, zira cihazlarımız insan sağlığına zararsız Class 1 göz güvenli lazer kullanır. Ancak, nokta bulutu kalitesini artırmak için mağazanın kapalı olduğu gece saatlerini tercih ediyoruz. Eğer mecburi bir durum varsa, hareketli personel yazılım aşamasında “ghosting” algoritmalarıyla veriden otomatik olarak silinir.
3. Mağazalardaki cam vitrinler ve boy aynaları taramayı bozar mı?
Lazer ışınları camdan geçer ve aynadan yansır. Bu durum “multipath” (çoklu yansıma) dediğimiz sanal (hayalet) noktalar oluşturur. Ancak Data Geomatic olarak kullandığımız gelişmiş filtreleme yazılımları, ayna ve cam yansımalarını tespit ederek modelden temizler. Sonuçta net ve hatasız bir geometri elde ederiz.
4. Yalnızca 2D AutoCAD planları mı teslim ediyorsunuz?
Hayır. Müşterimizin teknik altyapısına göre esnek teslimat yapıyoruz. Eğer firmanız henüz BIM altyapısına geçmediyse, nokta bulutundan kusursuz şekilde kesilmiş detaylı 2D AutoCAD (.DWG) planları, kesitleri ve cepheleri sunuyoruz. Ancak en yüksek mühendislik verimi için akıllı Revit (.RVT) modellerini tavsiye ediyoruz.
5. Asma tavanın içindeki gizli tesisatları (HVAC) ölçebiliyor musunuz?
Kesinlikle evet. Eğer asma tavan karolarından birkaçı çıkarılıp tarayıcının tripod üzerinde yükseltilmesine izin verilirse, tavan arasındaki tüm havalandırma kanallarını, yangın hatlarını ve taşıyıcı çelikleri eksiksiz olarak tarayabiliyoruz. Bu işlem mağaza yenilemelerinde şantiye çakışmalarını önleyen en kritik hamledir.
Uğur Bilen
Proje Lideri & Geomatik Mühendisi
Yıldız Teknik Üniversitesi (2006) mezunudur. 18 yılı aşkın süredir Data Geomatic bünyesinde; kurumsal mağaza zincirleri (Migros vb.), enerji santralleri ve büyük ölçekli altyapı projelerinin BIM operasyonlarını yönetmektedir. Uzmanlık alanı, ticari alanların milimetrik as-built modellenmesi ve sıfır hata toleranslı dijitalleşme süreçleridir.
