Geleneksel Ölçümlerle Zaman ve Bütçe Kaybetmeyin
Klasik total station cihazları veya şerit metreler kullanmak oldukça zahmetlidir. Özellikle karmaşık bir yapının rölövesini çıkarmak ciddi zaman alır. Üstelik bu yöntemler insan hatasına çok açıktır. Ulaşılamayan yüksek tavanlar veya karanlık şaft boşlukları karşısında geleneksel araçlar yetersiz kalır. Böylece tasarım aşamasında sürekli “sahadan tekrar ölçü alma” ihtiyacı doğar. Nitekim bu durum projenizin takvimini uzatır.
Bizim Teknolojik Çözümümüz: Kesintisiz Veri Akışı

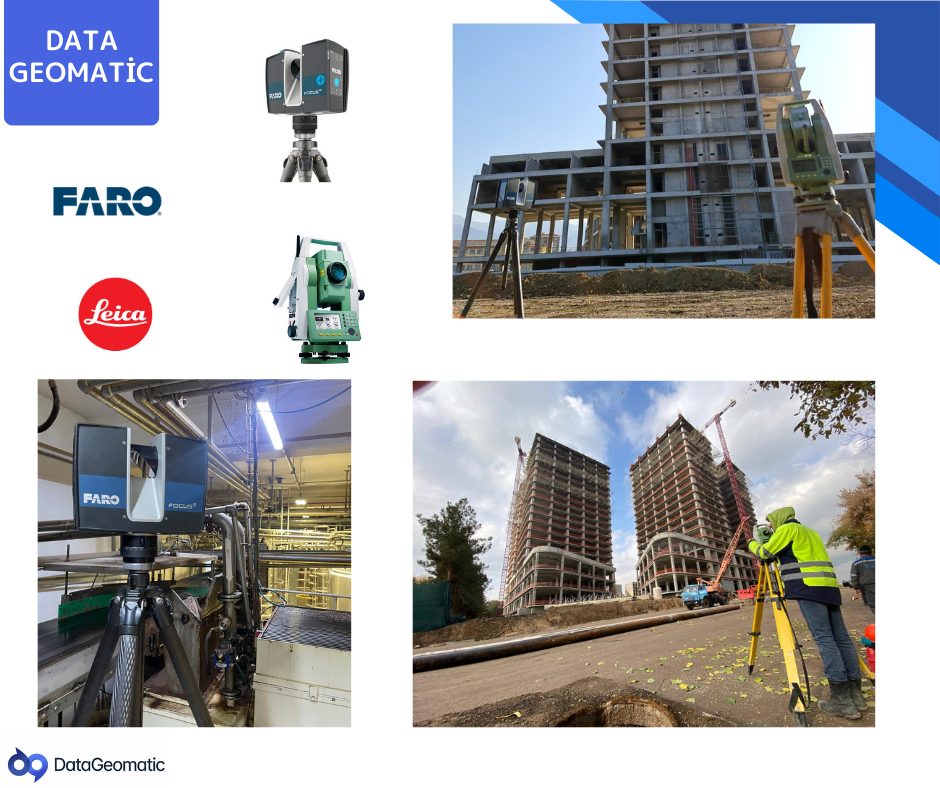

Biz, Data Geomatic olarak bu ilkel süreci tamamen ortadan kaldırıyoruz. Sahaya gelişmiş 3D Lazer Tarama (Yersel LiDAR) cihazları getiriyoruz. Bu cihazlar etrafındaki her yüzeyi ±1-2 mm hassasiyetle tarar. Adeta yapının bir fotoğrafik röntgenini çeker. Üstelik bu işlemi yaparken tesisin çalışmasını durdurmanıza gerek kalmaz. Bunun sonucunda, tüm sahanızı doğrudan kendi bilgisayarınıza 3 boyutlu bir nokta bulutu (Point Cloud) olarak taşıyoruz.
İleri teknoloji lazer tarayıcılarımızla sahadan elde ettiğimiz ham verinin, mühendislik ofislerimize aktarılmadan önceki renkli nokta bulutu (Point Cloud) hali.
Tarama Sonrası Size Neler Teslim Ediyoruz?
Lazer tarama sadece veri toplamaktan ibaret değildir. Toplanan bu veriyi yazılımlarınızla konuşabilir hale getiriyoruz. Projenizin ihtiyacına göre hazırladığımız teslimat formatları şunlardır:
Sahadaki Veriyi Ofisinize Taşıyan 3 Adımlık Sürecimiz
Saha Keşfi ve Lazer Tarama Operasyonu
Öncelikle projenizin kapsamını belirliyoruz. Ardından uzman mühendislerimiz son teknoloji cihazlarla sahaya iniyor. Tarayıcıyı kritik noktalara kurarak lazer ışınları vasıtasıyla ortamdaki tüm geometrik verileri kaydediyoruz. Bu işlem oldukça yüksek hızda gerçekleşiyor.
Data Birleştirme (Registration) ve Temizlik
Bunun hemen sonrasında verileri ofisteki iş istasyonlarımıza aktarıyoruz. Sahada alınan onlarca farklı tarama seansını birbiriyle eşleştiriyoruz. Bunu yaparken referans küreler veya yazılım algoritmaları kullanıyoruz. Ayrıca görüntüdeki yansımaları silerek veriyi pürüzsüzleştiriyoruz.
Dışa Aktarım ve Kalite Kontrol
Son aşamada, ürettiğimiz nokta bulutunu kontrol noktaları (Checkpoints) üzerinden test ediyoruz. Hassasiyetin hedeflenen limitler içerisinde olduğunu doğruluyoruz. Sonuç olarak, veriyi dilediğiniz formata dönüştürerek tasarım ekibinize teslim ediyoruz.
Hangi Projelerde Hayat Kurtarır?
Sadece mimari restorasyonlarda değil, sıfır hata toleransının istendiği her sektörde tarama gerçekleştiriyoruz. Örneğin Macaristan ofisimizle Avrupa projelerinde çalışıyoruz. Bununla birlikte Türkiye ekibimizle de yerel operasyonlarda hız kesmeden görev alıyoruz.
⚙️ Endüstriyel Tesisler
Üretimi durdurmadan borulama (Piping) ve ekipman yerleşimlerini ölçüyoruz. Detaylar için Endüstriyel Ölçmeler sayfamızı inceleyebilirsiniz.
🏛️ Mimari Restorasyon
Tarihi eserlerin rölövesini çıkarırken yapıya fiziksel bir temas kurmadığımız için taş dokusuna veya fresklere kesinlikle zarar vermiyoruz.
🚢 Gemi İnşa ve Denizcilik
Tersanelerdeki gemi makine dairelerinin veya balast tanklarının zorlu ölçümlerini büyük bir hızla tamamlıyoruz.
Sıkça Sorulan Sorular
1. 3D lazer tarama teknolojisi ne kadar hassastır?
Kullandığımız endüstriyel sınıf sensörler, mesafeye ve yüzeyin yapısına bağlı olarak ortamı ±1 ile 3 milimetre arasındaki sapma paylarıyla ölçer. Bu hassasiyet, çelik montajlarında veya hassas tesisat revizyonlarında bile kusursuz bir uyum sağlar.
2. Tarama işlemi sırasında fabrikadaki veya ofisteki çalışmayı durdurmamız gerekir mi?
Hayır, kesinlikle gerekmez. Cihazlarımız çevreye zararlı radyasyon yaymaz (1. Sınıf göz sağlığına zararsız lazer kullanırız). Dolayısıyla personeliniz yanımızdan geçerken veya üretim bantları çalışırken arka planda sessizce veri toplamaya devam ederiz.
3. Karanlık alanlarda veya gece ölçüm yapabilir misiniz?
Evet yapabiliriz. LiDAR cihazları kendi ışık (lazer) kaynaklarını kullanarak mesafeyi ölçerler. Bu nedenle zifiri karanlık şaft boşluklarında, maden tünellerinde veya gece vardiyalarında dahi milimetrik geometriyi (renksiz olarak) eksiksiz şekilde yakalarız.
4. Elde edilen nokta bulutu verisini AutoCAD veya Revit’te açabilir miyim?
Elbette. Teslim ettiğimiz Recap (.RCP/.RCS) veya E57 formatındaki dosyalar, başta Autodesk (AutoCAD, Revit, Navisworks) ürünleri olmak üzere ArchiCAD, Tekla ve SolidWorks gibi birçok popüler mühendislik yazılımıyla doğrudan “Insert Point Cloud” (Nokta bulutu ekle) komutuyla uyumlu çalışır.
5. Ortalama 5.000 metrekarelik bir tesisin taranması ne kadar sürer?
Tesisin kat planlarına ve oda sayılarına göre değişiklik gösterse de, açık alanlı bir 5.000 metrekarelik fabrikayı genellikle 1 ila 2 iş günü içerisinde tarıyoruz. Ofisimizdeki birleştirme (registration) süreci de hesaba katıldığında, ham veriyi size çok kısa sürelerde teslim ediyoruz.
Ölçüm Hatalarını Tamamen Hayatınızdan Çıkarın
Projenizi tasarlamaya eksik değil, kusursuz verilerle başlayın. Türkiye’den Avrupa’ya uzanan tecrübemizle, yapınızın büyüklüğü ne olursa olsun çözüm üretmek için hemen teknik ekibimizle görüşün.
