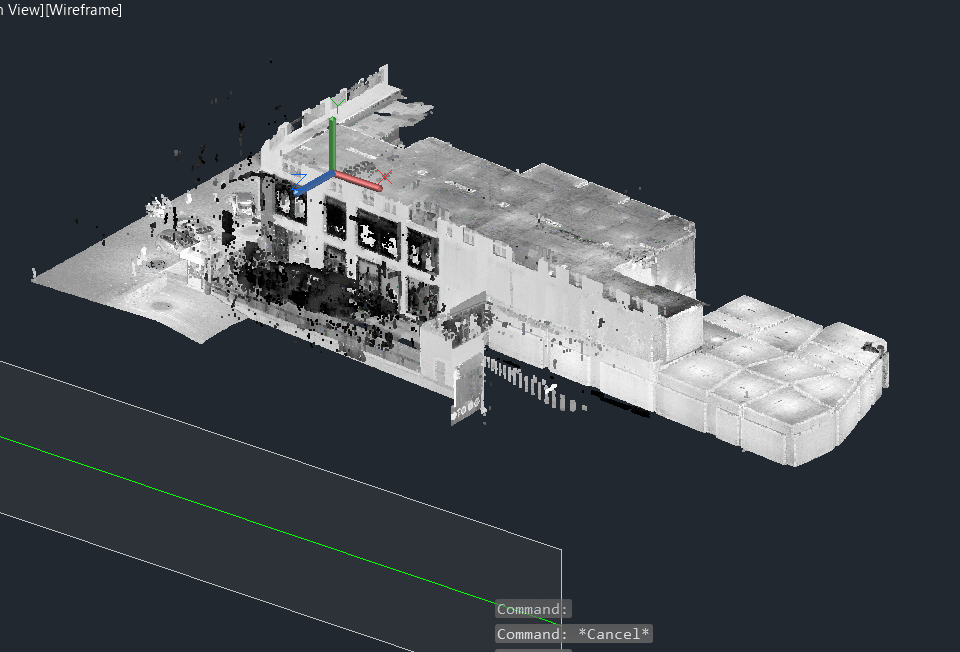

3D Lazer Tarama Rölöve: Migros Vaka Çalışması ve Hizmet Rehber
Ağustos 15, 2025
Yönetici Özeti (BLUF)
Günümüz şantiye ortamında, projenin bilgisayar üzerindeki teorik hali ile sahadaki fiziksel imalatı arasındaki uyumsuzluklar en büyük zarar kalemidir. Geleneksel ölçüm aletleriyle (şerit metre, nivo veya disto) yapılan kontroller, devasa betonarme yapılar ve karmaşık çelik ağları karşısında yetersiz kalmaktadır. Ancak, yeni nesil 3D lazer tarama sistemlerimiz sayesinde, sahadaki her bir kolonun, kirişin ve tesisat şaftının gerçek fiziksel durumunu ofis ortamına eksiksiz bir “Nokta Bulutu” (Point Cloud) olarak taşıyoruz. Bu sayede hata payı insan faktöründen arındırılarak sıfıra indirilmektedir.
İnşaatta 3D Lazer Tarama ile Dijital Dönüşüm
Büyük ölçekli konut projeleri, mega altyapı yatırımları ve ticari komplekslerde hız çok önemlidir. Ancak hız, kontrolsüzlüğü de beraberinde getirebilir. Beton dökümü sırasında oluşan kalıp şişmeleri, şakülünden sapmış kolonlar veya yanlış kotta bırakılmış mekanik rezervasyon boşlukları, bir sonraki imalat aşamasında ciddi tıkanıklıklara yol açar. Geleneksel yöntemler bu hataları ancak imalat bittikten sonra, yani iş işten geçtiğinde fark eder. Oysa İnşaatta 3D Lazer Tarama uygulamaları, projenin her fazında “kalite kontrol” kapıları oluşturur.

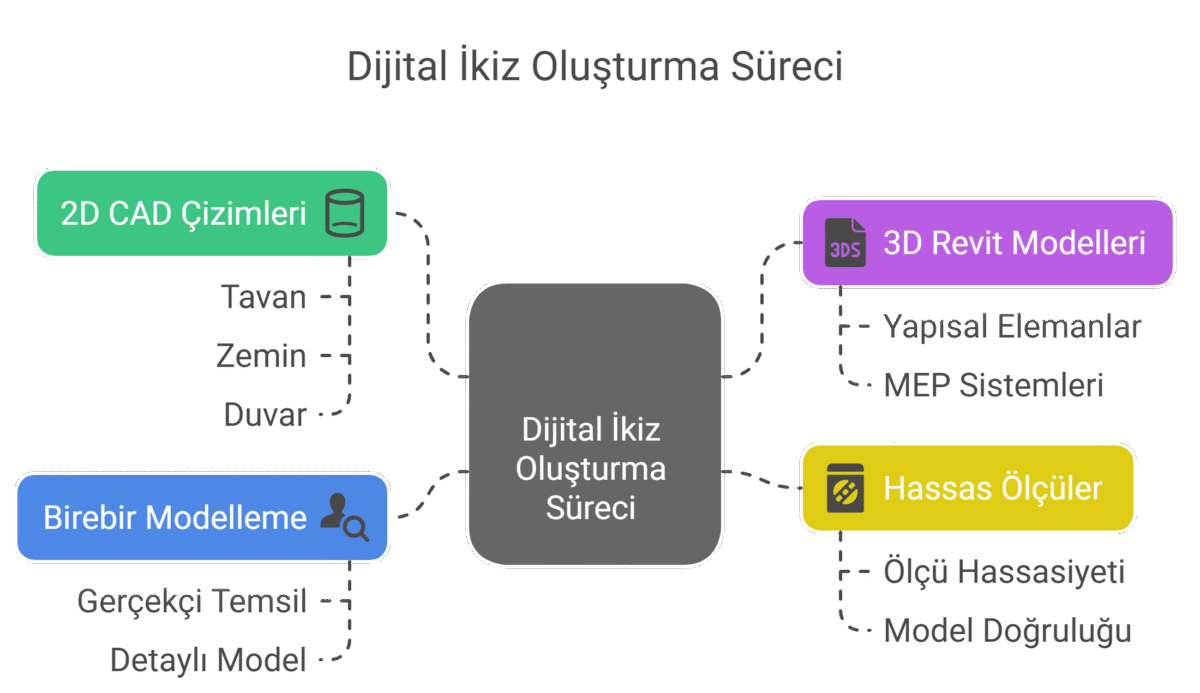

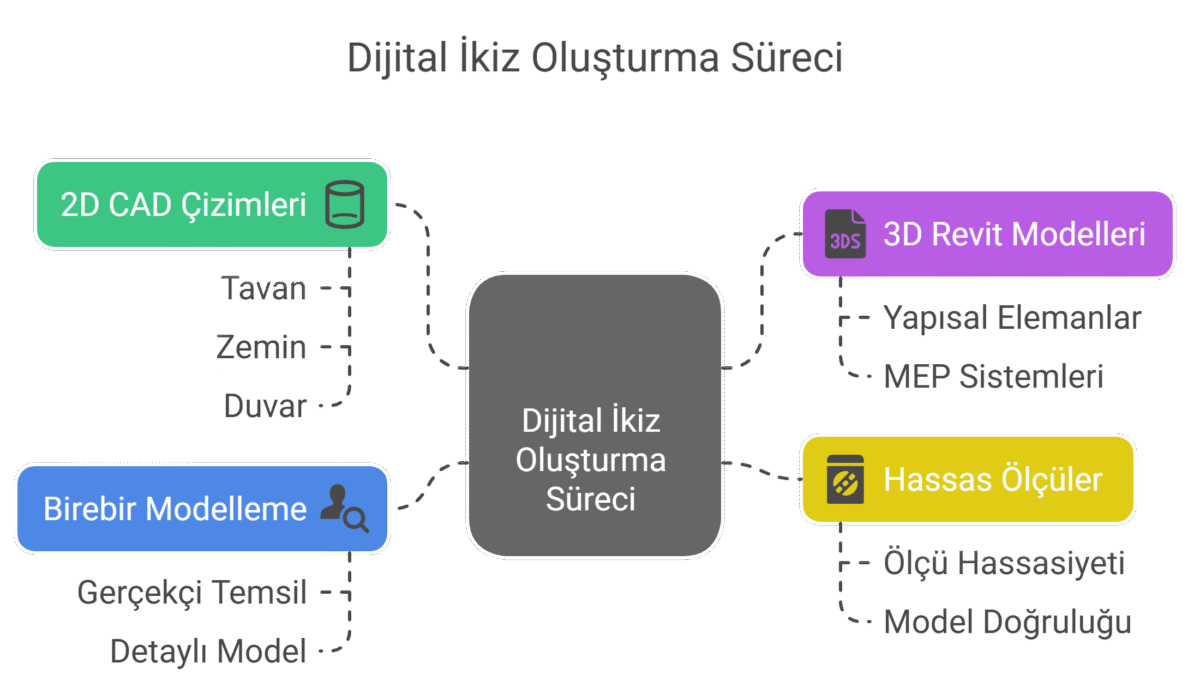

Data Geomatic mühendislik ekibi olarak, sahadaki gerçek durumu ±2 milimetre hassasiyetle dijitalleştiriyoruz. Nitekim elde edilen veriler sadece birer ölçü değil, projenin yaşam döngüsü boyunca kullanılacak stratejik birer dijital ikiz (Digital Twin) temelidir. İmalat aşamasındaki bu yüksek hassasiyet, şantiyedeki kırım-döküm işlemlerini (re-work) tamamen engelleyerek malzeme israfını ve zaman kaybını sıfırlamaktadır.
Yüksek hassasiyetli 3D Lazer Tarama ve Total Station entegrasyonu ile As-Built rölöve ve yapısal analiz verisi üretimi. BIM entegrasyonu.
Proje Aşamalarında LiDAR Entegrasyonları
1. Scan to BIM ve Çakışma Kontrolü
İnşaatın her aşamasında yapılan lazer taramalar, mevcut durumun BIM modeliyle anlık karşılaştırılmasını sağlar. Scan to BIM metodolojisiyle nokta bulutunu Revit ortamına aktarıyoruz. Yeni eklenecek bir havalandırma kanalının mevcut bir kirişe çarpıp çarpmayacağı Navisworks üzerinden önceden test edilir.
2. As-Built Doğrulama ve Rölöve
Eski binaların yenilenmesinde veya yapımı tamamlanan kısımların belgelenmesinde mimari rölöve (As-Built) süreçlerini dijitalleştiriyoruz. Duvarlardaki eğimler ve asimetrik planlar, geleneksel rölöveden farklı olarak modele tam gerçekliğiyle yansıtılır.
3. Endüstriyel Tesis ve MEP Kurulumu
Sanayi şantiyelerinde karmaşık boru (piping) hatlarının montajı milimetrik toleranslar gerektirir. Bu kritik aşamalarda endüstriyel ölçmeler uzmanlığımızı devreye sokarak, çelik imalatlarının flanş ve vana bağlantılarını hatasız koordine ediyoruz.
4. Hafriyat ve Geniş Saha Takibi
Yersel cihazların ulaşamadığı geniş dış sahalarda ve derin hafriyat çukurlarında İHA fotogrametri ve drone haritalama çözümlerimizi kullanıyoruz. Böylece hakedişler için yasal dayanak oluşturan %99 oranında doğru kübaj hesaplamaları yapıyoruz.
Şişecam Kaposvar Cam Üretim Tesisi – İnşaat süreçleri Asbuilt Ölçme ve 3D Model
İnşaat Süreçlerinde 3D Lazer Taramanın Kritik Faydaları
Betonarme ve Kalıp Kalite Kontrolü (QA/QC)
Beton dökümü öncesinde donatı ve kalıp terazisi, döküm sonrasında ise beton yüzey düzgünlüğü (Flatness/Levelness) tarama verisiyle analiz edilir. Nitekim tolerans dışı şakül sapmaları eşzamanlı olarak raporlanır.
Deviations (Sapma) Analizleri
Sahadaki imalatın teorik projeye ne kadar uyduğunu belirlemek için Heat Map (Isı Haritası) oluşturuyoruz. Özellikle kolon, kiriş ve perde duvarlardaki oturma veya eğilme gibi yapısal deformasyonlar anında izlenir.
Hakediş ve Nesnel Raporlama
Alt yüklenicilerin (taşeronların) gerçekleştirdiği iş kalemleri tarama verisiyle belgelenir. Kazı/dolgu miktarları veya montajı yapılan çelik tonajı nokta bulutu üzerinden tartışmaya kapalı şekilde hesaplanır.
Sıfır Temas ve İş Güvenliği (İSG)
Şantiye alanları doğası gereği tehlikelidir. Lazer ölçüm cihazlarımız, operatörün tehlikeli iskelelere veya derin şaft boşluklarına girmesine gerek kalmadan, güvenli bir mesafeden (örneğin 130 metre) tüm alanı yüksek hassasiyetle tarar.
Sanal Şantiye ve Paydaş Koordinasyonu
Üretilen 360° panoramik görüntüler ve nokta bulutu verileri web tabanlı platformlara (WebShare) yüklenir. Böylece dünyanın farklı ülkelerindeki yatırımcılar ve tasarımcılar şantiyeyi sanki oradaymış gibi denetler ve üzerinden ölçü alır.
Mühendislik Karşılaştırması: Geleneksel vs. LiDAR
Aşağıdaki tablo, İnşaatta 3D Lazer Tarama teknolojisinin mega projelerde neden vazgeçilmez bir teknik şartname maddesi haline geldiğini özetlemektedir.
| Analiz Kriteri | Geleneksel Şantiye Ölçümü | 3D Lazer Tarama Teknolojisi |
|---|---|---|
| Hacim / Kazı Hassasiyeti | ±%5-10 (Tahmini ve Eksik) | ±%0.5-1 (Kesin ve Net Veri) |
| Gözden Kaçan Nokta Riski | Yüksek (İnsan hatasına açık) | Sıfır (Alan Bütünsel Taranır) |
| İmalatı Durdurma İhtiyacı | Evet (Kısmi duruşlar gerekir) | Hayır (Temassız Ölçüm yapılır) |
| Maliyet Optimizasyonu | Düşük (Sürpriz maliyetler çıkar) | %20-40 Arası Net Tasarruf |
Şantiye Ölçümleri Hakkında Sıkça Sorulan Sorular
1. İnşaat sahasında lazer tarama işlemi ne kadar sürer?
Saha büyüklüğüne ve mimari karmaşıklığa göre ilk rölöve taraması genellikle 1 ila 3 gün sürer. Ancak periyodik ilerleme (progress tracking) takiplerinde sadece yeni imalat yapılan bölgeler taranacağı için bu süre saatler bazına iner.
2. Lazer tarama sırasında şantiyedeki faaliyetleri durdurmamız gerekir mi?
Kesinlikle hayır. 3D lazer tarayıcılar temassız ve pasif sensörlerdir. Sahadaki vinçler çalışırken, işçiler yürürken veya beton döküm işlemleri devam ederken tarama güvenle gerçekleştirilebilir. Hareketli nesneler (insan, araç) ofis ortamında yazılımsal olarak filtrelenerek temizlenir.
3. Elde edilen veriler hangi inşaat yazılımlarıyla uyumludur?
Ürettiğimiz nokta bulutu ve BIM modelleri uluslararası standartlardadır. Nitekim verilerimiz Autodesk Revit, AutoCAD, Navisworks, Tekla, ArchiCAD ve Plant 3D gibi tüm endüstri standardı yazılımlarla doğrudan (.RCP, .E57, .IFC formlarında) uyumlu çalışır.
4. Betonarme yüzeylerdeki düzgünsüzlük (Flatness) nasıl analiz edilir?
Beton dökümü sonrasında alınan tarama verisi bilgisayar ortamında referans bir düzlem ile karşılaştırılır. Renklendirilmiş bir topografik ısı haritası (Heat Map) oluşturularak, zemin veya perdelerdeki şakül hataları milimetre bazında raporlanır.
5. Bu işlem için hava şartları önemli midir?
Aşırı sağanak yağış ve yoğun kar yağışı dışında lazer tarayıcılar her türlü dış mekan koşulunda IP54 standartlarında çalışabilir. Üstelik cihazlarımız kendi ışık kaynaklarını (lazer) kullandıkları için gece karanlığında bile gündüzle aynı hassasiyette (renksiz) veri toplayabilir.
Uğur Bilen
Proje Lideri & Geomatik Mühendisi
Yıldız Teknik Üniversitesi (2006) mezunudur. 2007 yılından bu yana Data Geomatic bünyesinde; karmaşık inşaat şantiyeleri, mega altyapı projeleri ve endüstriyel tesislerin İnşaatta 3D Lazer Tarama ve BIM süreçlerine liderlik etmektedir. Uzmanlık alanı, şantiye kalite kontrol süreçlerinin dijitalleştirilmesi ve sıfır hata toleranslı as-built modellemedir.
